詳細信息

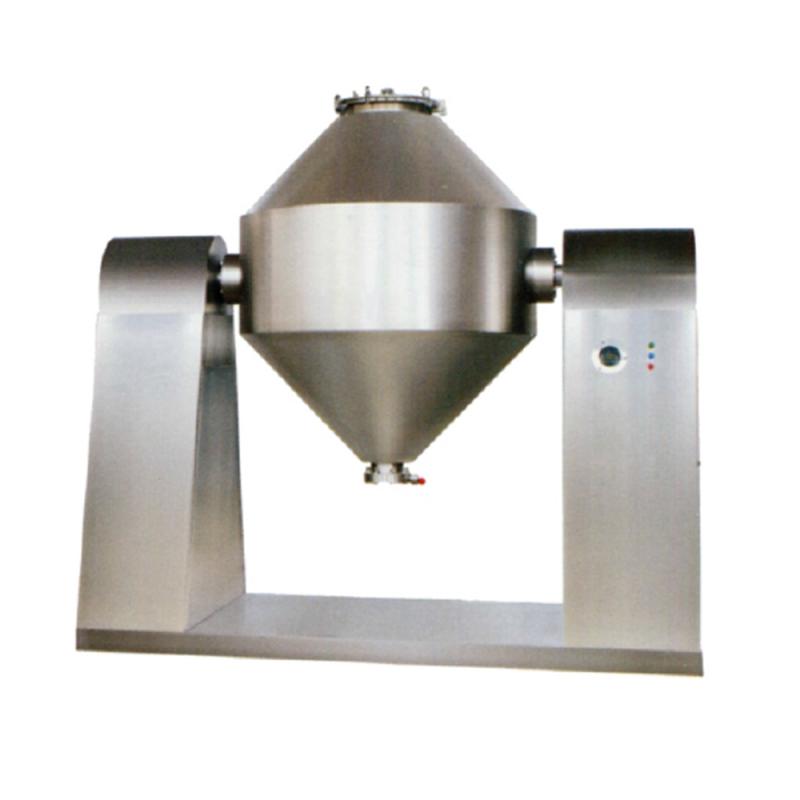

GH雙錐真空干燥機是我廠在結合 同類產品技術所開發新—代干燥裝置， GH雙錐真空具備皮帶、鏈條兩級彈性聯結方式，因而設備運行平穩。特別設計的工裝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上，我們開發了GH-A, 它既可無級調速，又能進行恒溫控制。
作為專業干燥設備制造廠，我們以每年百余臺服務于用戶，本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫?zé)崴獞?yīng)俱全。干燥粘性物料時，本廠將在罐內為您特別設計 ”抄板“ 機構或設置滾珠。
原理
在密閉的夾層中通入熱能源（如熱水、低壓、蒸汽或?qū)嵊停?，熱量?jīng)內殼傳給被干燥物料。
在動力驅動下，罐體作緩慢旋轉， 罐內物料不斷地混合，從而達到強化干燥的目的。
物料處于真空狀態，蒸汽壓下降使物料表面的水份（溶劑）達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份（溶劑）不斷的向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間內達到干燥目的。
特點
油加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20-160°C之間，溫差在土2"C以內。
熱效率高，比—般烘箱提高2倍以上。
間接加熱，物料不會被污染，符合"GMP"要求。設備維修操作簡便，易清洗。
應用
適用化工、制藥、食品等行業的粉狀、粒狀及纖維狀物料的濃縮、混合、干燥及需低溫干燥的物料（如生化制品等），更適用于易氧化、
易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥。
技術參數
|
項目 |
單位 |
機 型 |
||||||||||||||||||||
|
名稱 |
Unit |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
||||||||||
|
總?cè)莘e |
L |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
||||||||||
|
工作容積 |
L |
50 |
100 |
175 |
250 |
375 |
500 |
750 |
1000 |
1500 |
2000 |
2500 |
||||||||||
|
加熱面積 |
m2 |
1.16 |
1.5 |
2 |
2.63 |
3.5 |
4.61 |
5.58 |
7.5 |
10.2 |
12.1 |
14.1 |
||||||||||
|
轉速 |
Rpm |
6 |
5 |
4 |
4 |
4 |
||||||||||||||||
|
功率 |
Kw |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
5.5 |
7.5 |
11 |
15 |
||||||||||
|
回轉高度 |
mm |
1810 |
1910 |
2090 |
2195 |
2500 |
2665 |
2915 |
3055 |
3530 |
3800 |
4180 |
||||||||||
|
整機重量 |
kg |
825 |
1050 |
1350 |
1650 |
1800 |
2070 |
2250 |
3000 |
4500 |
5350 |
6000 |
||||||||||
|
罐內設計壓力 |
Mpa |
-0.09~0.096 |
||||||||||||||||||||
|
夾層設計壓力 |
Mpa |
0.25-0.3 |
||||||||||||||||||||
|
加熱介質 |
|
蒸汽熱水 |
||||||||||||||||||||
|
罐內工作溫度 |
℃ |
≤80℃ |
||||||||||||||||||||
|
夾套工作溫度 |
℃ |
≤140℃ |
||||||||||||||||||||
|
用冷凝器時，真空泵型號 、功率 |
|
2X-15A 2KW |
2X-15A 2KW |
2X-15A 2KW |
2X-30A 3KW |
2X-30A 3KW |
2X-70A 5.5KW |
JZJX300-8 7KW |
JZJX300-4 9.5KW |
JZJX600-8 11KW |
JZJX600-4 20.5KW |
JZJX600-4 22KW |
||||||||||
|
不用冷凝器時，真空泵型號、功率 |
|
SK-0.4 1.5KW |
SK-0.4 1.5KW |
SK-0.4 1.5KW |
SK-0.4 2.2KW |
SK-0.8 4KW |
SK-2.7B 4KW |
SK-6 11KW |
SK-6 11KW |
SK-.04 1.5KW |
SK-9 15KW |
SK-10 18.5KW |
||||||||||
